Zero point system - 52 (deska nulového bodu)
Kód: VZPS-52

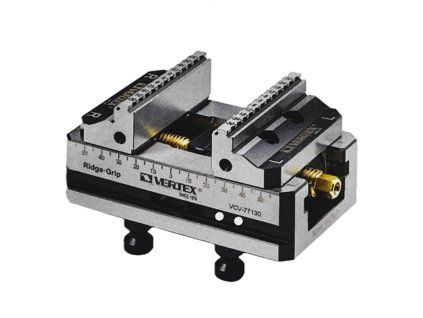

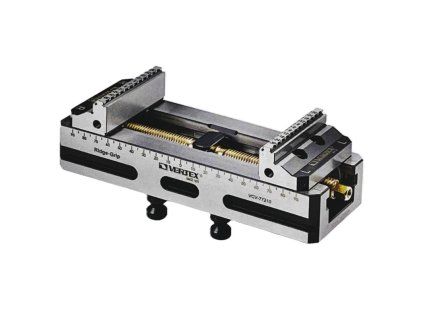

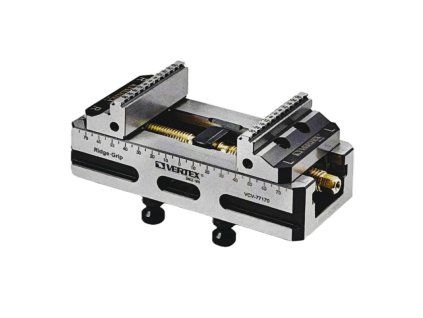

Související produkty
Detailní popis produktu

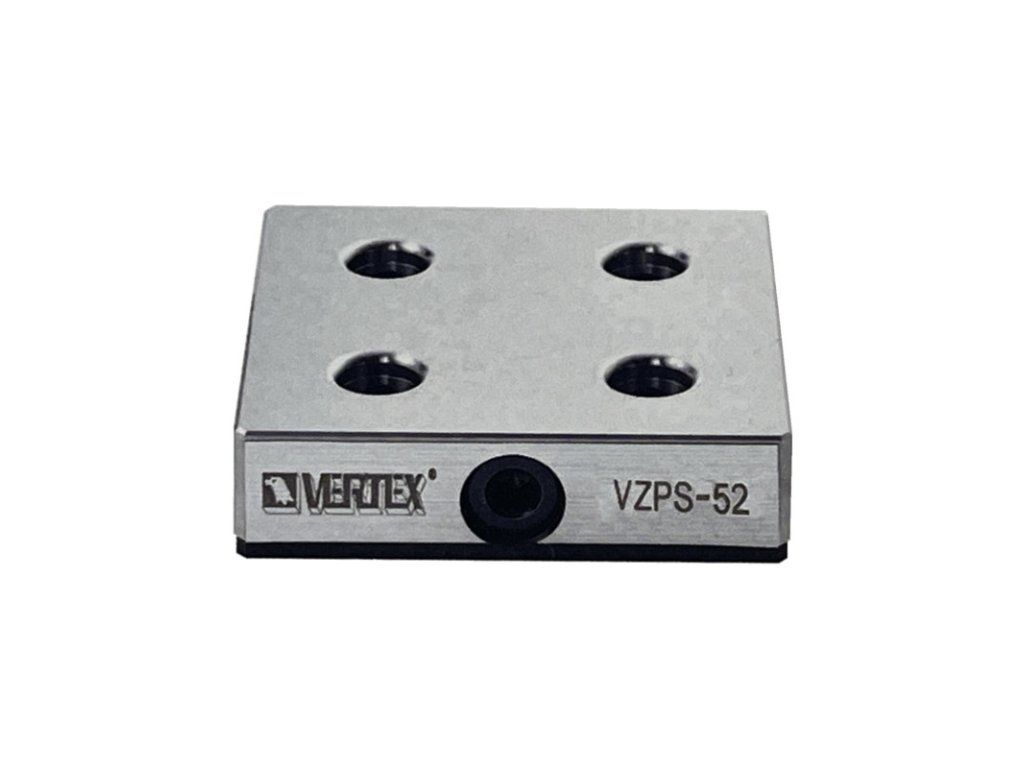

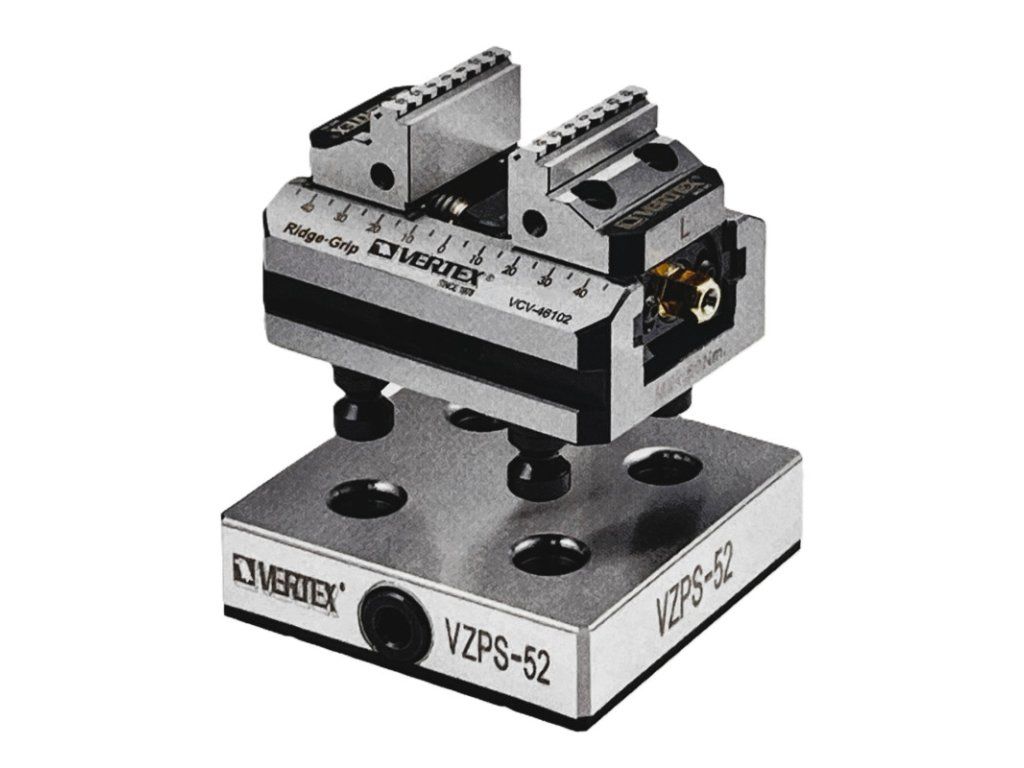

ZERO-POINT UPÍNACÍ DESKA VZPS-52:
- Zero-point upínací deska VERTEX VZPS-52 je součástí normovaného nulového upínacího systému určeného pro rychlou a přesnou výměnu přípravků a svěráků na obráběcích centrech
- Systém využívá standard rozteče nulových bodů 52 mm, díky čemuž je kompatibilní se všemi svěráky a přípravky využívajícími tento typ nulového upínacího systému
- Upínací deska umožňuje velmi rychlou instalaci a výměnu upínacího zařízení bez nutnosti zdlouhavého ustavování
- Přesné referenční plochy a robustní konstrukce zajišťují vysokou opakovatelnost upnutí a stabilitu při obrábění
- Díky kompaktním rozměrům je ideální pro použití na CNC frézkách, obráběcích centrech nebo při výrobě přípravků
- Systém umožňuje modulární rozšiřování upínacích řešení a výrazně zvyšuje efektivitu výroby
Hlavní výhody:
- kompatibilita se všemi nulovými systémy 96 mm
- rychlá výměna svěráků a přípravků
- vysoká opakovatelnost ustavení
- robustní konstrukce pro těžší obrábění
- ideální pro CNC frézky a obráběcí centra
- modulární rozšiřování upínacího systému

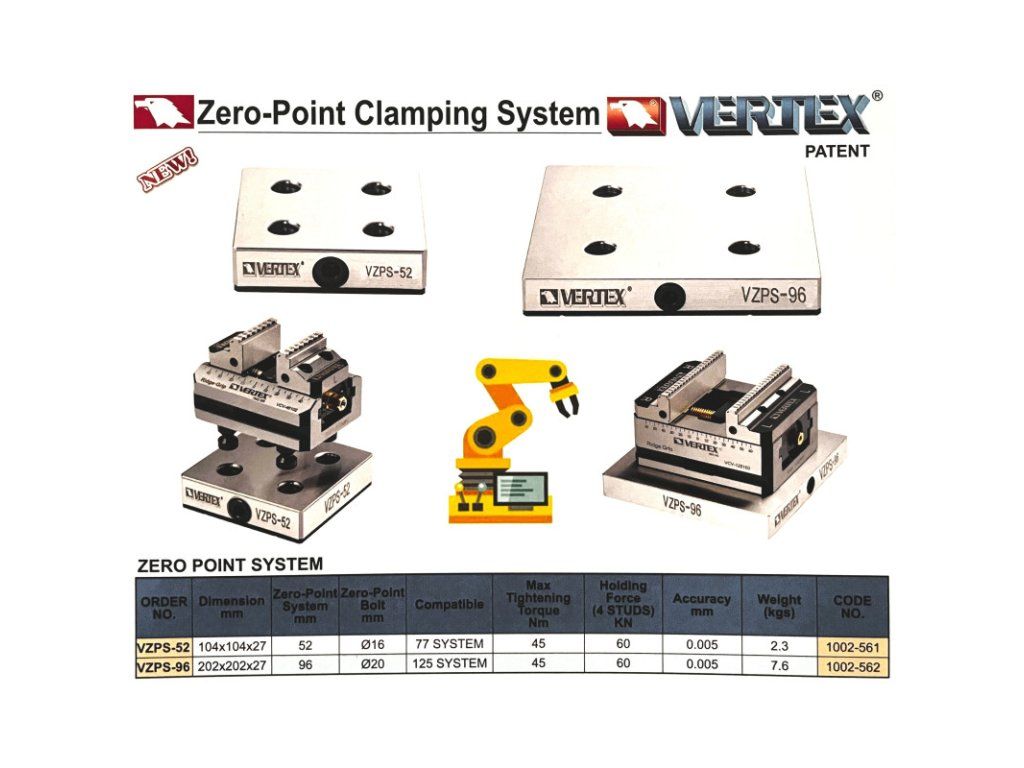

| Typ | Zero-point |
| Rozteč nulového systému | 52 mm |
| Průměr nulového šroubu | 16 mm |
| Maximální utahovací moment | 45 Nm |
| Upínací síla (4 kolíky) | 60 kN |
| Přesnost | 0,005 mm |
| Rozměry desky | 104 × 104 mm |
| Výška desky | 27 mm |
| Kompatibilní systém | VCV-44, VCV-77, VCV-100 |
| Hmotnost | 2,3 kg |
Doplňkové parametry
| Kategorie: | Strojní svěráky |
|---|---|
| EAN: | 8594696025147 |
