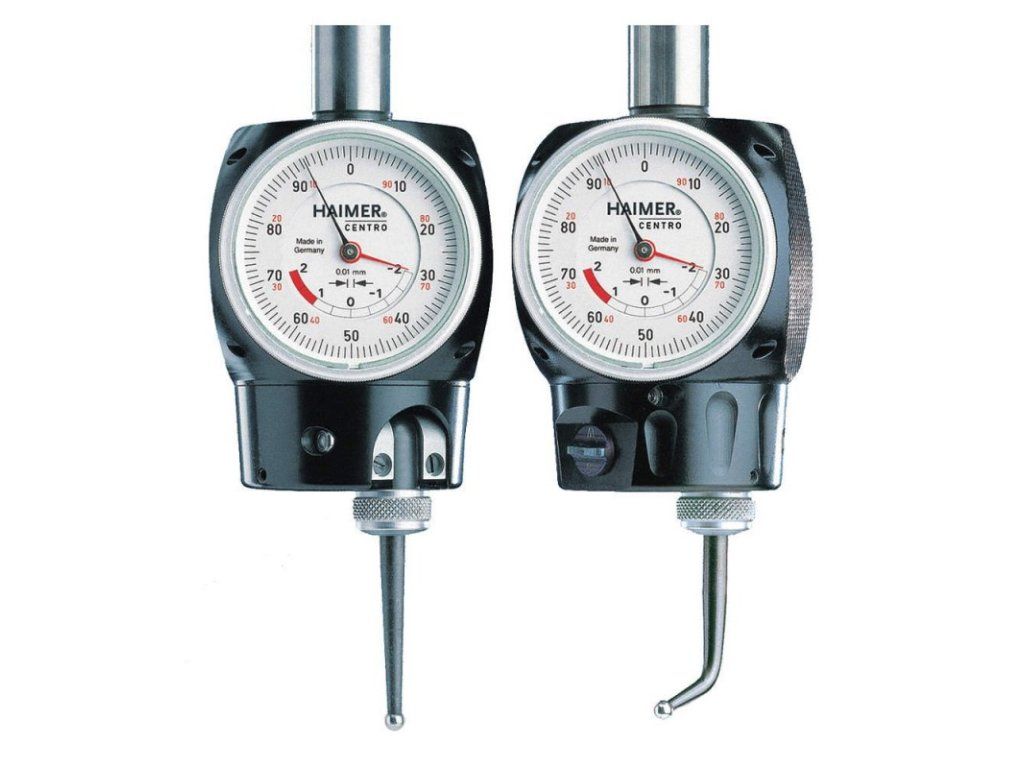

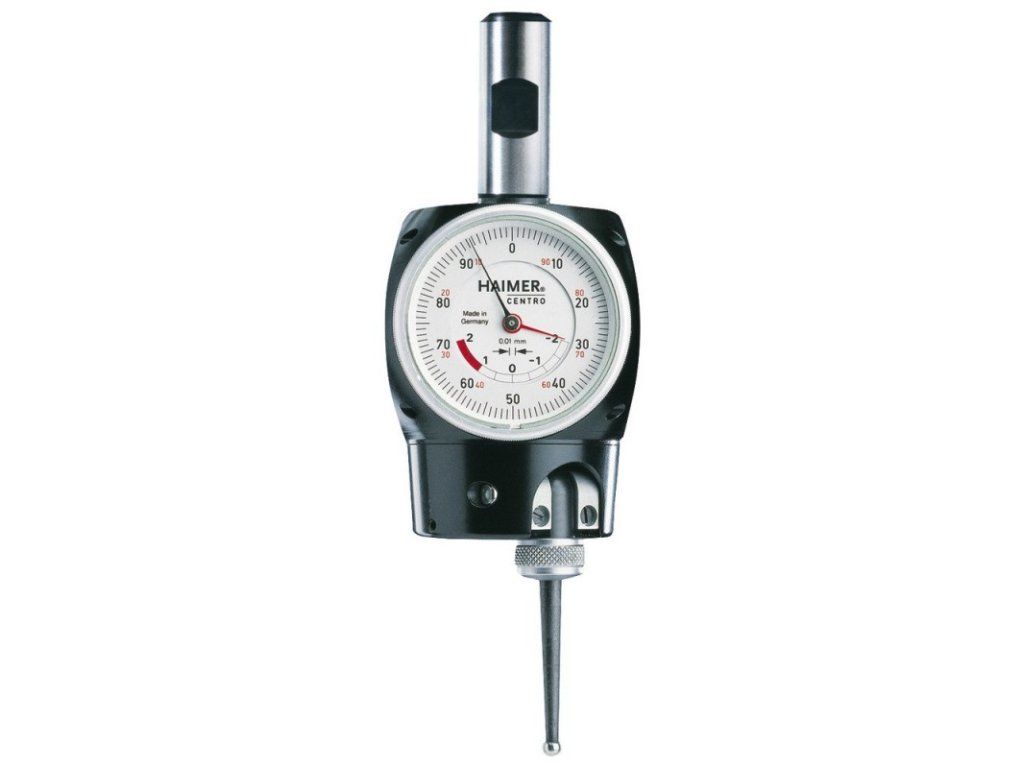

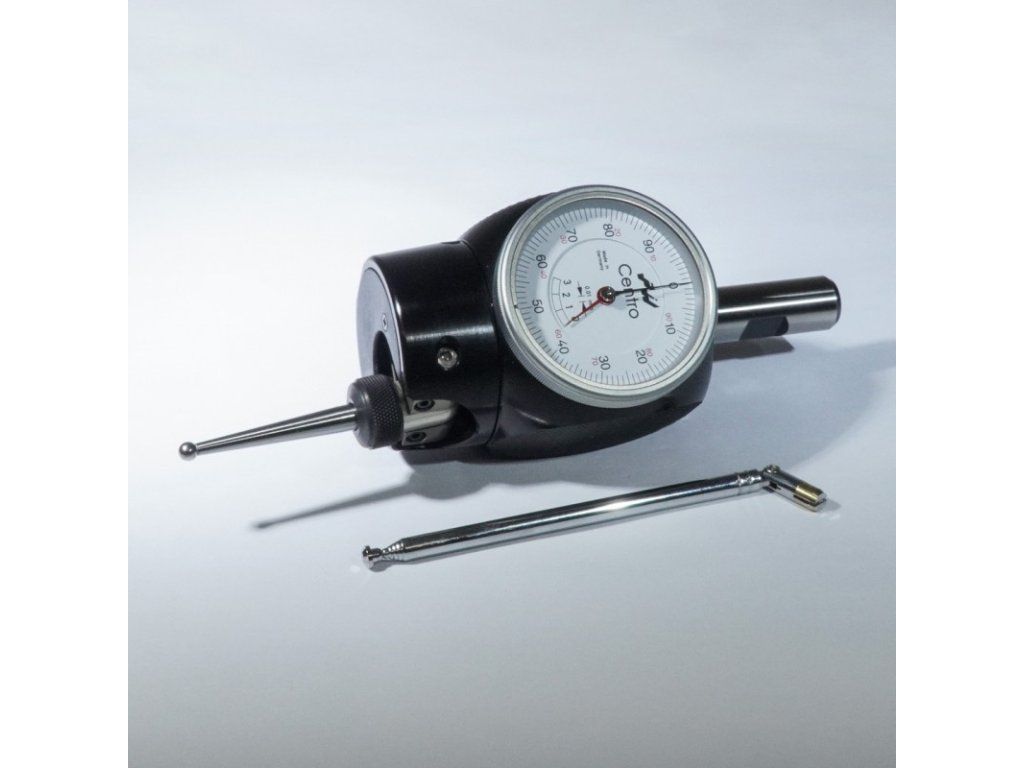

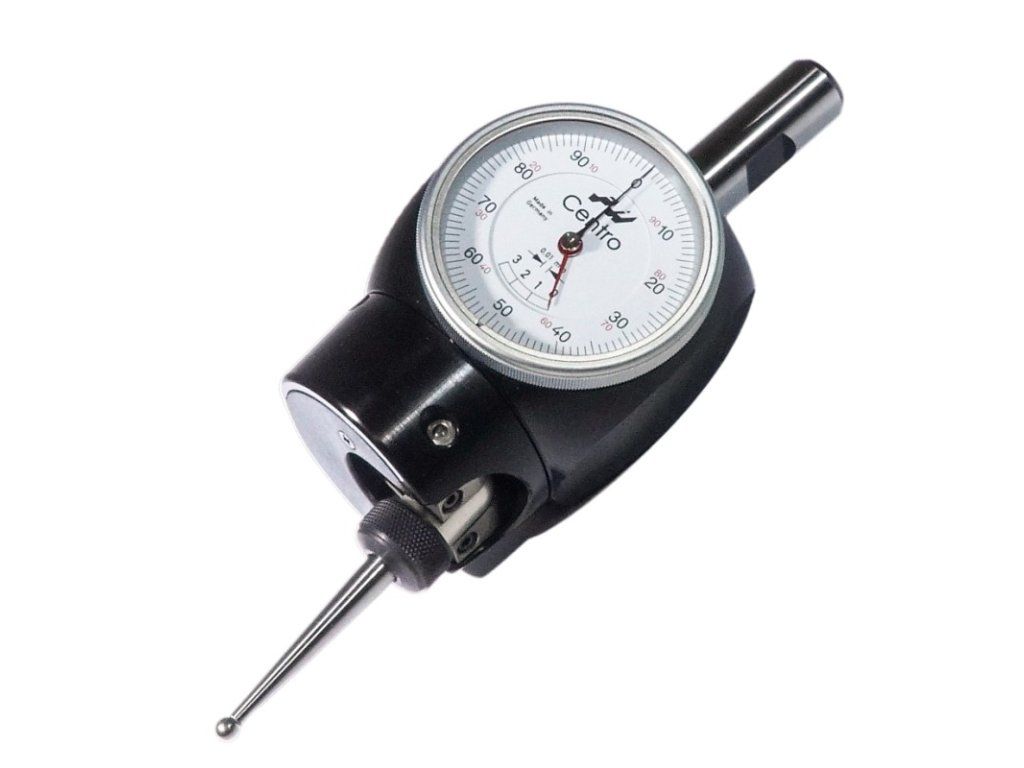

Koaxiální indikátor CENTRO, 3D Taster se stopkou 16 mm
Kód: 321870 16
Detailní popis produktu
Přesný středicí přístroj - centrikátor:
- HAIMER Centro je velmi přesný a všestranný koaxiální indikátor pro měření otvorů nebo obvodu hřídelí
- Měřicí rozsah uvnitř otvoru: Ø 3 - 125 mm
- Měřicí rozsah obvodu hřídele: Ø 0 - 125 mm
- Nejmenší jednotky měření 0,01 mm / přesnost 0,01 mm
- Způsob upnutí měřidla pomocí upínací stopky Ø 16 mm
- Stupeň krytí měřidla IP67 (prachotěsný, vodotěsný)
Použití Centrikátoru HAIMER:
- Centro se upne do nástrojového držáku a umístí blízko hledané osy

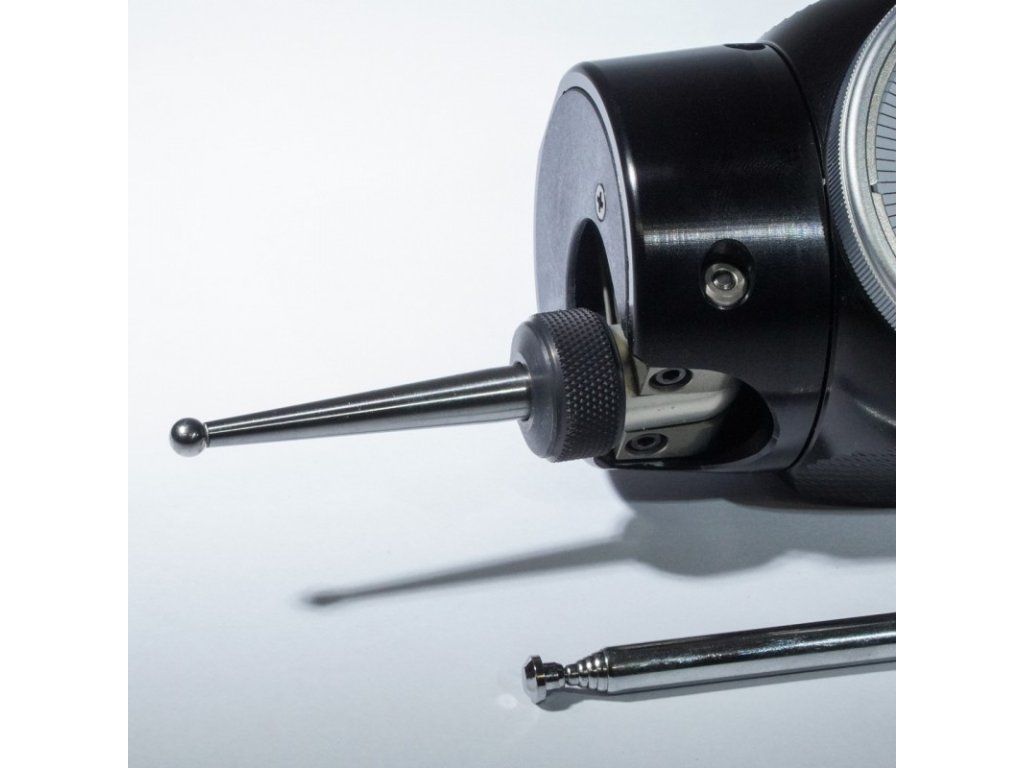

- Špička sondy je nastavena a dotýká se stěny otvoru nebo obvodu hřídele

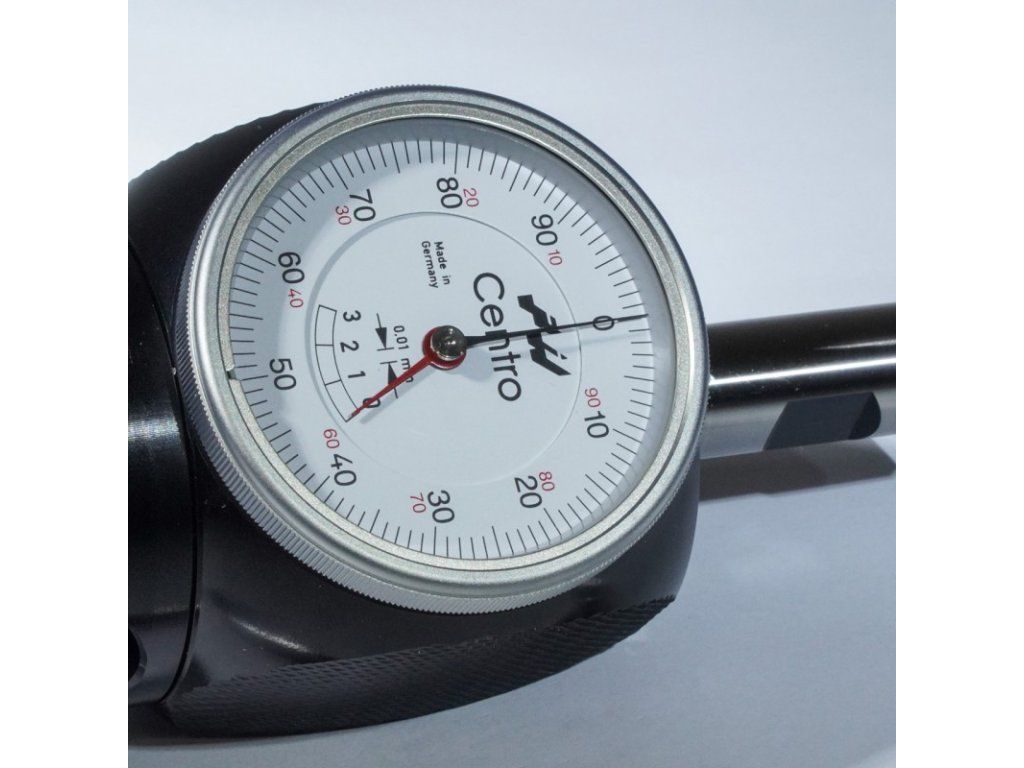

- Při nízkých otáčkách sonda klouže podél otvoru a její pohyb se přenáší na číselník
- Dokud je vřeteno mimo střed otvoru nebo hřídele, zůstávají ručky úchylkoměru v pohybu
- Změnou polohy os X a Y na stroji můžete vyrovnávat osu vřetena a obrobku
- Lze kontrolovat axiální házení obrobku vůči vřetenu či házivost vřetena + držáku nástroje bez nutnosti servisu
- Vezměte prosím na vědomí, že uvedená přesnost měření 0,01 mm platí pouze při použití originálních hrotů sond HAIMER
- Součástí dodávky: Centro s upínací stopkou Ø 16 mm, rovný hrot sondy Ø 5 mm
VIDEO - 3D TASTER & CENTRO
| Typ | Koaxiální centrikátor |
| Měření otvoru / hřídele | 3 - 125 mm / 0 - 125 mm |
| Měřící krok / přesnost | 0,01 mm / 0,01 mm |
| Stupeň krytí | IP 67 (prachotěsné, vodotěsné) |
| Max. pracovní otáčky | 150 (rpm) |

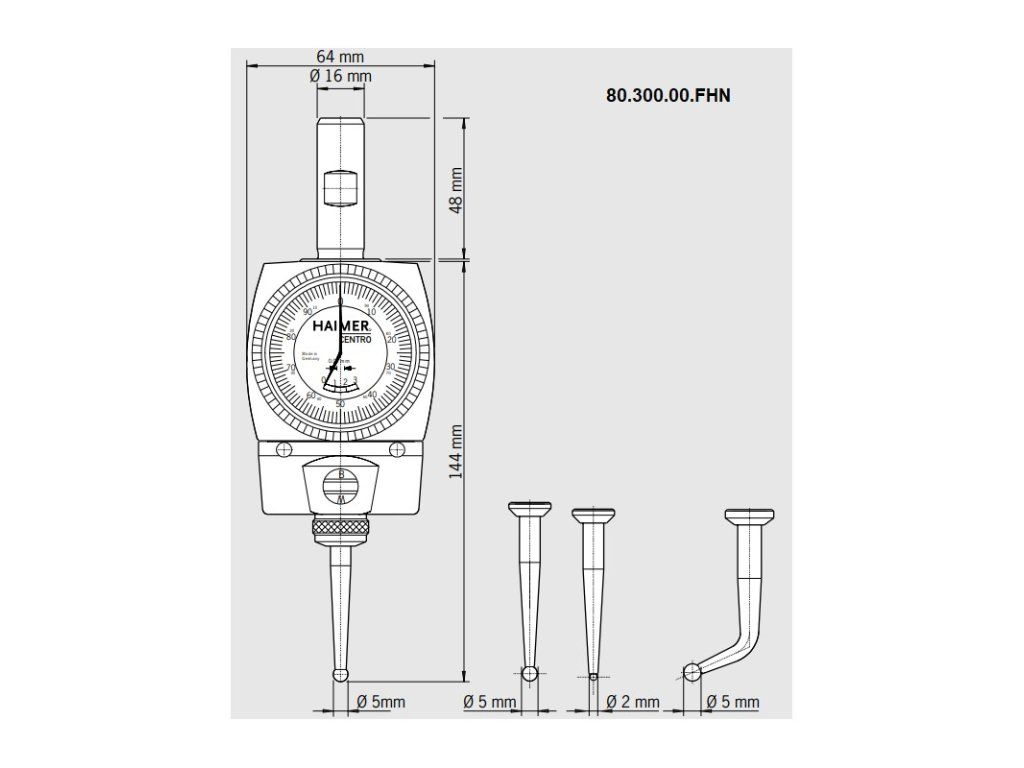

| Šířka Centro | 64 mm |
| Funkční délka | 144 mm (s 4 mm hrotem) |
| Dodáváno vč. hrotu | Ø 5 mm / délka 48 mm |
| Upínací stopka | Ø 16 mm |
| Hmotnost | 1,0 kg |
KATALOG HAIMER - Senzory
Doplňkové parametry
| Kategorie: | Centrikátory |
|---|---|
| EAN: | 4034221006738 |
