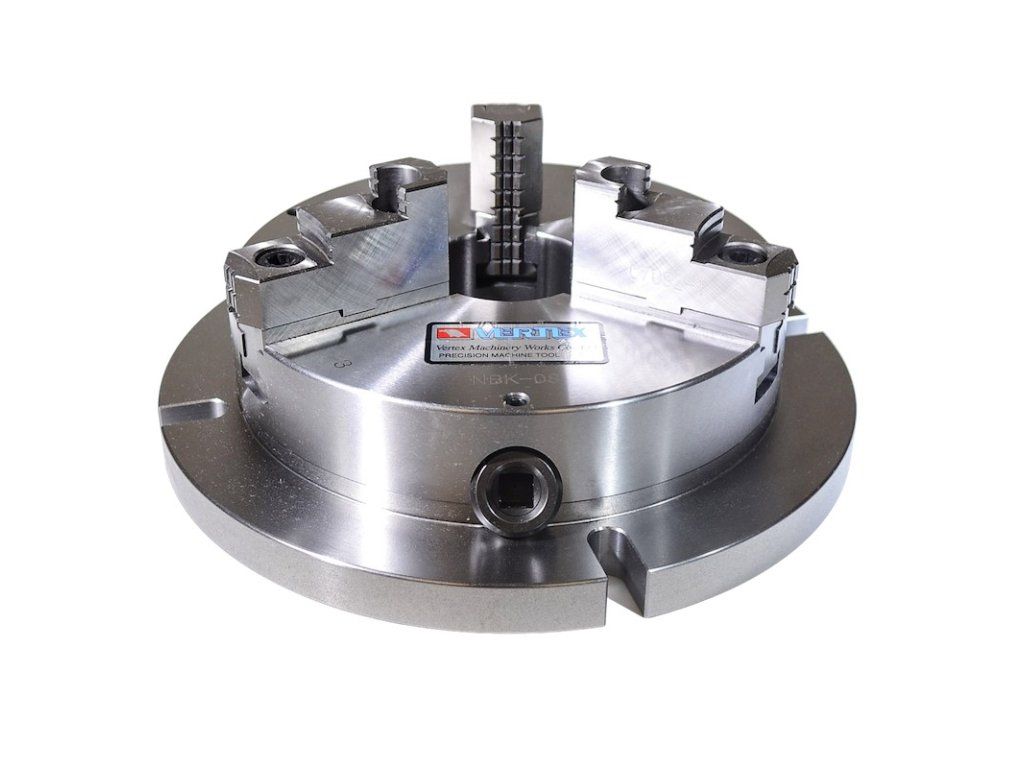

3-čelisťové sklíčidlo pro frézování VNBK-6
Kód: VNBK-6
Individuální nabídky
Připravíme řešení i pro větší objednávky a provozy.
Pomůžeme s výběrem
Technické poradenství pro dílny, výrobu i servis.
Profesionální vybavení
Produkty pro profesionální použití a dlouhou životnost.
Související produkty
Detailní popis produktu
Strojní tříčelisťové sklíčidlo:
- Sklíčidlo vhodné pro frézování
- Slouží pro soustředné upnutí kulatých součástí
- Centrické upínání kličkou pod úhlem 30°
- Rozsah vnějšího upnutí Ø 8 - 160 mm
- Rozsah vnitřního upnutí Ø 48 - 150 mm

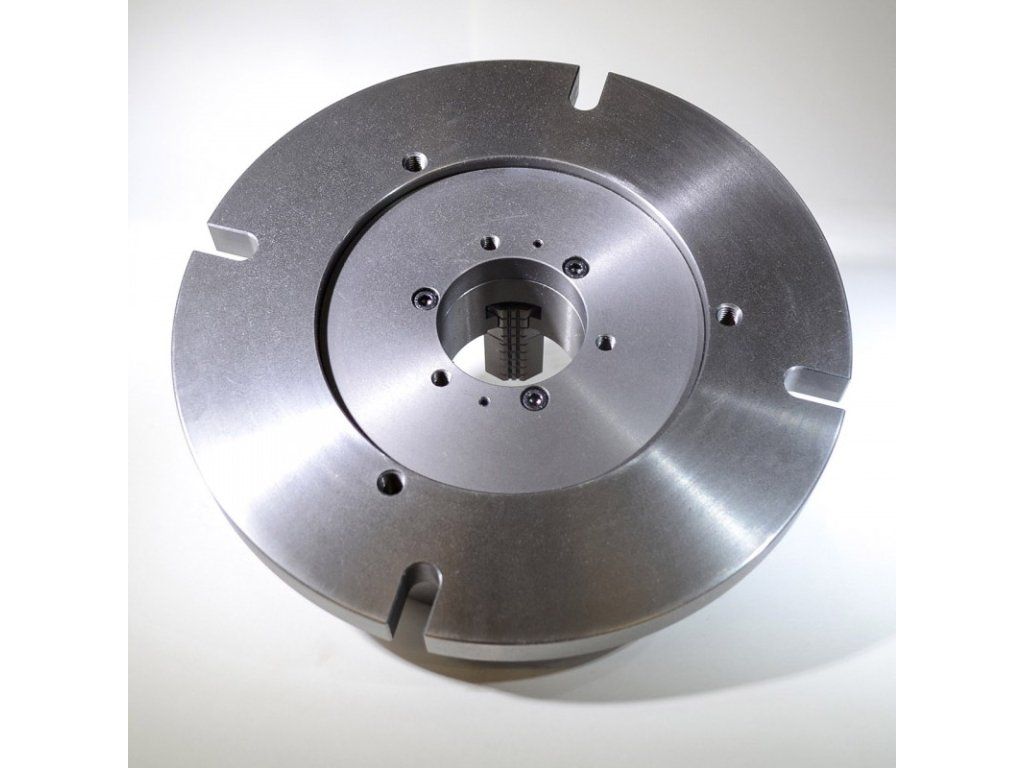

- Průměr základny 220 mm
- Horizontální upevnění sklíčidla
- Hmotnost 12,4 kg
| Typ | 3-čelisťové frézovací |
| Vnější průměr | 170 mm |
| Průchozí průměr | 45 mm |
| Vnitřní upnutí | ⌀ 8 - 160 mm |
| Vnější upnutí | ⌀ 48 -150 mm |
| Výška bez čelistí | 58 mm |
| Výška s čelistmi | 108 mm |
| Způsob upnutí | 3 - M 10 |
| Čelní upínání skl. | ⌀ 147 mm |
| Boční upínání skl. | 13 mm |
| Přesnost upnutí | 0,03 mm |
| Celková šířka | ⌀ 220 mm |
| Výška základny | 18 mm |
| Max. síla upnutí | 2 250 kg |
| Hmotnost | 12,4 kg |
Doplňkové parametry
| Kategorie: | Tříčelisťová sklíčidla na frézku |
|---|---|
| EAN: | 8594696006559 |
