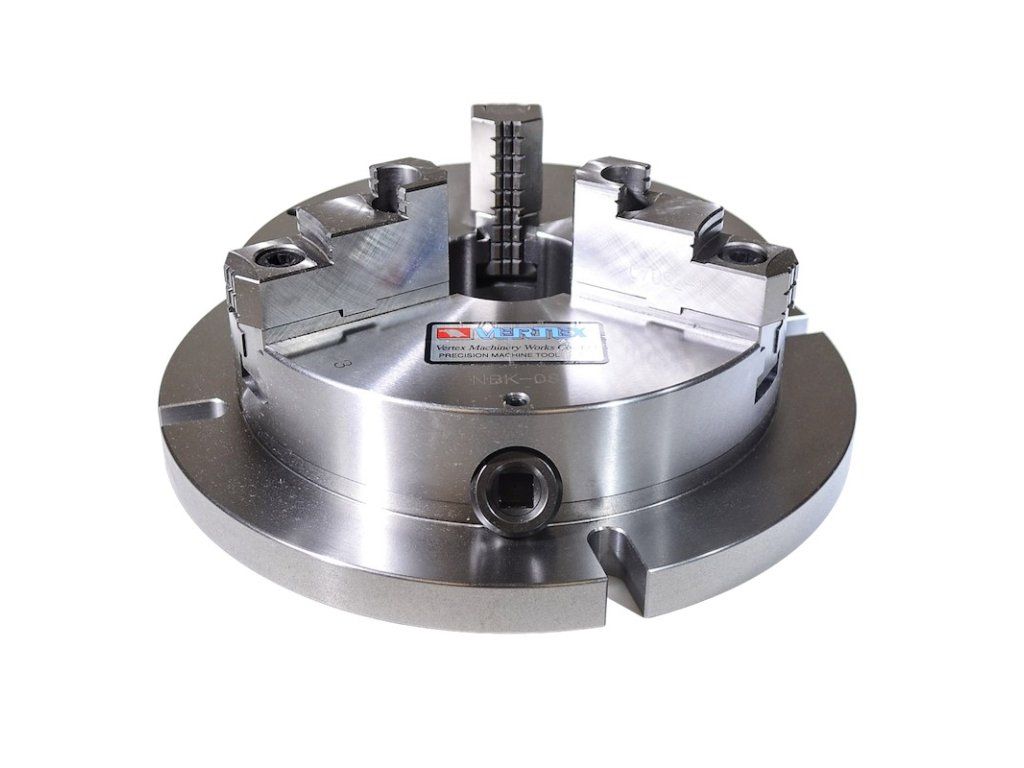

3-čelisťové sklíčidlo pro frézování VNBK-12
Kód: VNBK-12
Individuální nabídky
Připravíme řešení i pro větší objednávky a provozy.
Pomůžeme s výběrem
Technické poradenství pro dílny, výrobu i servis.
Profesionální vybavení
Produkty pro profesionální použití a dlouhou životnost.
Související produkty
Detailní popis produktu
Strojní tříčelisťové sklíčidlo:
- Sklíčidlo vhodné pro frézování
- Slouží pro soustředné upnutí kulatých součástí
- Centrické upínání kličkou pod úhlem 30°
- Rozsah vnějšího upnutí Ø 15 - 300 mm
- Rozsah vnitřního upnutí Ø 86 - 290 mm
- Průměr základny 370 mm
- Horizontální, vertikální upevnění sklíčidla
- Hmotnost 46,8 kg

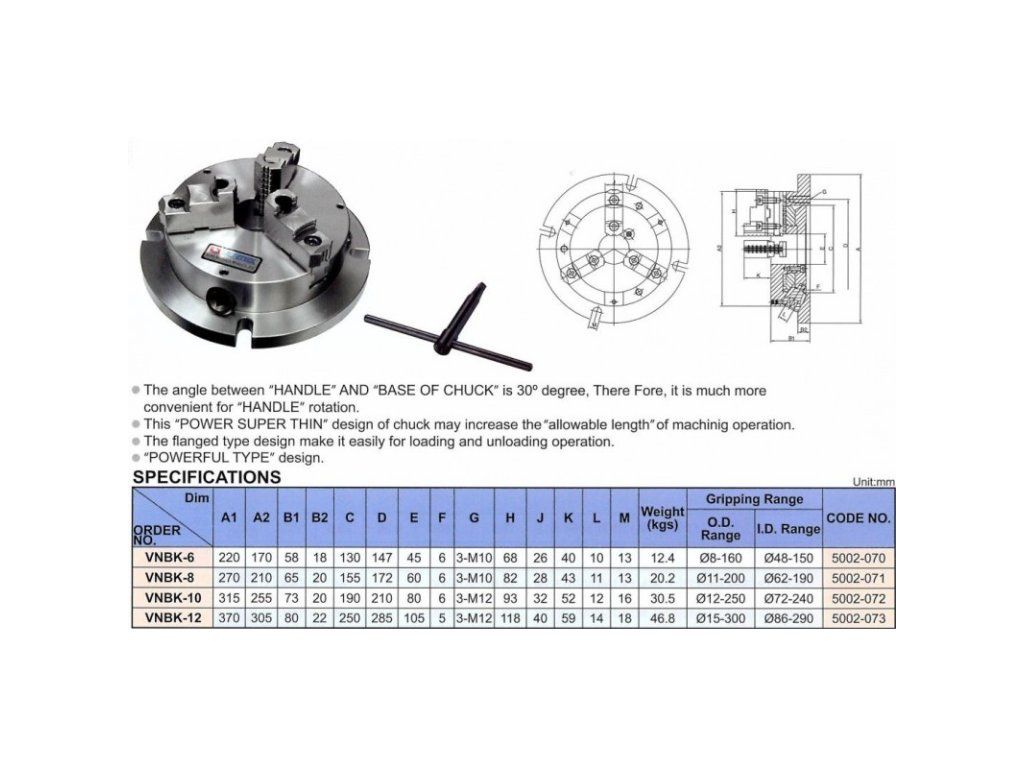

| Typ | 3-čelisťové frézovací |
| Vnější průměr | 305 mm |
| Průchozí průměr | 105 mm |
| Vnitřní upnutí | ⌀ 15 - 300 mm |
| Vnější upnutí | ⌀ 86 - 290 mm |
| Výška bez čelistí | 80 mm |
| Výška s čelistmi | 139 mm |
| Způsob upnutí | 3 - M 12 |
| Čelní upínání skl. | ⌀ 285 mm |
| Boční upínání skl. | 18 mm |
| Přesnost upnutí | 0,03 mm |
| Celková šířka | ⌀ 370 mm |
| Výška základny | 22 mm |
| Max. síla upnutí | 2 250 kg |
| Hmotnost | 46,8 kg |
Doplňkové parametry
| Kategorie: | Tříčelisťová sklíčidla na frézku |
|---|---|
| EAN: | 8594696015391 |
